Υψηλής αποδοτικότητας υπόγεια εξορυκτικής οροφής Bolter Rock Bolter Machine για το σήραγγα Bolting εξατομικευμένο

Ονομασία μάρκας:	Jarlo
Αριθμός μοντέλου:	CYTM41/2（H）
MOQ:	1 set
τιμή:	150000-170000 USD
Πληροφορίες συσκευασίας:	Container loaded
Όροι πληρωμής:	LC, T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Place of Origin:

China

Πιστοποίηση:

ISO 9001:2008, ISO 14001:2015

Model NO.:

CYTM41/2（H）

Condition:

Motor:

DC Motor

After-Sales Service:

12 Months

Warranty:

12 Months

Specification:

9385×1704×2200（600）±100 mm

Trademark:

Jarlo

Origin:

China

Supply Ability:

1000 Set Per Year

Customization:

Available

Supply Ability:

1000 sets/year

Περιγραφή του προϊόντος

CYTM41/2(H) Μηχανή Υδραυλικής Βιδώσεως για Εξόρυξη

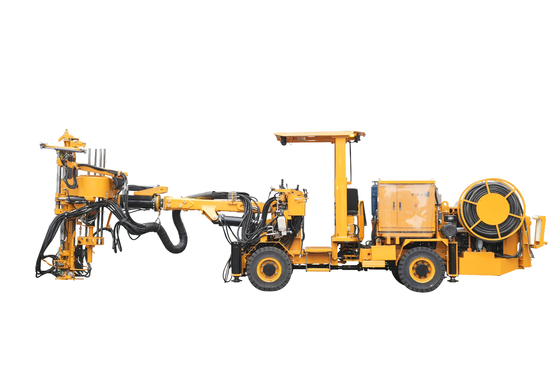

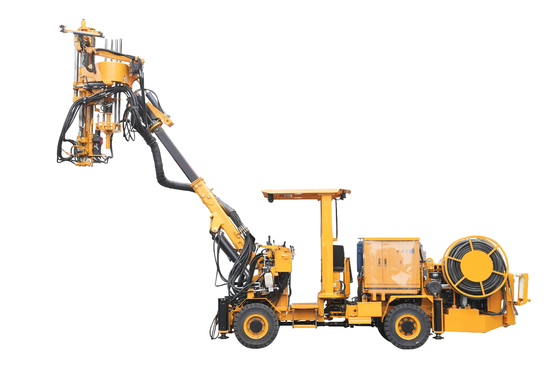

1. Εμφάνιση

Υψηλής αποδοτικότητας υπόγεια εξορυκτικής οροφής Bolter Rock Bolter Machine για το σήραγγα Bolting εξατομικευμένο 0

2. Μοντέλο

CYTM41/2 (H) τυπικός τύπος

Βασικές λειτουργίες και χαρακτηριστικά

Το μηχάνημα είναι ένα πλήρως μηχανοποιημένο γεωτρύπανο που ενσωματώνει λειτουργίες όπως διάτρηση, βίδωμα, ανάρτηση διχτυών και έγχυση (προαιρετικό). Είναι κατάλληλο για εργασίες υποστήριξης με μπουλόνια σε έργα που δεν είναι ανθεκτικά σε εκρήξεις, όπως μεταλλεία και μη μεταλλεία, υδάτινα έργα και υδροηλεκτρικά έργα κ.λπ.

Σύστημα πολλαπλής ισχύος: Σύστημα διπλής ισχύος ντίζελ-ηλεκτρικού, ντίζελ οδήγηση, ο κινητήρας κινεί υδραυλικά κάθε ενεργοποιητή. η μηχανή ντίζελ μπορεί να αποσύρει κάθε ενεργοποιητή όταν ηλεκτρική ισχύς αποτυγχάνει.
Ευελιξία: Ολόκληρο το μηχάνημα έχει συμπαγή δομή, ρυθμιζόμενη πολλαπλών ταχυτήτων, τετρακίνηση, ισχυρή ισχύς και ευέλικτη οδήγηση και στροφή σε μικρού και μεσαίου μεγέθους τούνελ με διάφορες πολύπλοκες συνθήκες εργασίας;
Προστασία του περιβάλλοντος: Εξοπλισμένο με υδραυλικό σύστημα βιδώματος που έχει τα χαρακτηριστικά χαμηλού θορύβου και υψηλής απόδοσης;
Απόδοση: Εξοπλισμένο με βιβλιοθήκη ράβδων βιδώματος που μπορεί να αλλάζει αυτόματα ράβδους, ο αυτόματος μηχανισμός ανάρτησης διχτυών πραγματοποιεί αυτόματο πιάσιμο, ανύψωση και ανάρτηση διχτυών και βελτιώνει τη συνολική απόδοση υποστήριξης;
Πολλαπλοί τύποι ράβδων βιδώματος συμβατότητα: Εκτός από το κυρίως χρησιμοποιούμενο τύπου σχισμής ράβδου, άλλοι τύποι μπορούν προαιρετικά να ταιριάξουν και να προσαρμοστούν, όπως ράβδοι οπλισμού, ράβδοι διαστολής νερού, μηχανικές ράβδοι, κ.λπ.;
Εφαρμοσιμότητα πολλαπλών τύπων γεωτρύπανων: η τυπική διαμόρφωση είναι εισαγόμενες και εγχώριες γνωστές μάρκες, ενώ διάφοροι τύποι γεωτρύπανων από άλλες μάρκες μπορούν να επιλεγούν σύμφωνα με τις απαιτήσεις;Ασφάλεια: Εξοπλισμένο με προστασία ασφαλείας
ανυψούμενηοροφή , συσκευή πυρόσβεσης, φρένο έκτακτης ανάγκης και άλλα διάφορα συστήματα προειδοποίησης ασφαλείας για τη διασφάλιση της ασφάλειας λειτουργίας κατά την υλοποίηση των λειτουργιών;Εφαρμοσιμότητα εντός του
τούνελ : η δοκός πρόωσης περιστρέφεται 360 μοίρες για να καλύψει την επιφάνεια του τούνελ προς όλες τις κατευθύνσεις;Δυνατότητα συντήρησης: ανοιχτή καμπίνα, σχεδιασμός αρθρωτών εξαρτημάτων, λογική διάταξη χώρου, εύκολη επιθεώρηση και συντήρηση;
Εναλλαξιμότητα: Ισχυρή ευελιξία και εναλλαξιμότητα ανταλλακτικών (υδραυλικά εξαρτήματα, εύκαμπτοι σωλήνες, συνδέσεις, λίπανση κ.λπ.)
με γνωστή μάρκα εισαγόμενου γεωτρύπανου;Ακρίβεια τοποθέτησης διάτρησης: Ο βραχίονας διάτρησης είναι εξοπλισμένος με έναν σταθερό μηχανισμό στήριξης και το γεωτρύπανο αλλάζει παράλληλα για να εξασφαλίσει το κεντράρισμα του κέντρου διάτρησης και την ακρίβεια της διάτρησης και της
τοποθέτησης μπουλονιών3. Παράμετροι

Κατηγορία

Στοιχείο	Περιεχόμενο		Συνολικές παράμετροι
Μέγεθος μεταφοράς	(Υδραυλικό σύστημα×Υ2,5~9,6m,Υ3,1~8,6m21MPa		Κατάλληλο μέγεθος οδοστρώματος
	Π		2,5~9,6m,Υ3,1~8,6mΕλάχιστη ακτίνα στροφής
	Εσωτερική		2,887m; Εξωτερική5,834mΕλάχιστη απόσταση από το έδαφος
	260mm		Συνολικό βάρος
	περίπου		11,5tΔιάμετρος διαφράγματος
	32mm-51mm		Τύπος ράβδου βιδώματος
	Τύπος σωλήνα σχισμής		(Υδραυλικό σύστημα)21MPa
	1500mm~2200mm(>2.5m		μπορεί να προσαρμοστεί)21MPa
	10		τεμ.Μήκος τυλιγμένου καλωδίου
	90m		Σύστημα γεωτρύπανου
Επίδραση	Μέγιστη ισχύς κρούσης	Περίπου	7kWΠερίπου	7kWΣυχνότητα κρούσης
		55~65Hz	50Hz	Κανονική πίεση κρούσης διάτρησης
		11~15MPa	14~18MPa	Ροή εργασίας κρούσης
		55~65L/min	40~60L/min	Περιστροφή
	Μέγιστη ροπή περιστροφής	401N.m	300N.m	Μέγιστη ταχύτητα περιστροφής
		300rpm	Πίεση κινητήρα περιστροφής	Πίεση κινητήρα περιστροφής
		17.5MPa	14MPa	Ροή περιστροφής
		30~48L/min	30~50L/min	Σημείωση: Η μάρκα του γεωτρύπανου μπορεί να διαμορφωθεί σύμφωνα με τις απαιτήσεις.
	Συνιστώμενο κύριο γεωτρύπανο σε χαμηλά τούνελ (ύψος <3,2m) (HC25: κοντό γεωτρύπανο)Βραχίονας διάτρησης
Μορφή πρόωσης	Κινητήρας		+ αλυσίδεςΔιαδρομή πρόωσης
	1,2m		Διαδρομή αντιστάθμισης πρόωσης
	480mm		Επέκταση βραχίονα διάτρησης
	1,25m		Ανατροπή βραχίονα πρόωσης
	360°		Γωνία ανύψωσης βραχίονα διάτρησης
	+60°/-30°		Γωνία ταλάντευσης βραχίονα διάτρησης
	±45°		Σύστημα οδήγησης
Λειτουργία οδήγησης	Μηχανικό πλαίσιο, τρέξιμο ελαστικών		Τύπος κίνησης
	Μετατροπέας ροπής+		κιβώτιο ταχυτήτωνΤαχύτητα κίνησης
	6,0km/h~10km/h		Δυνατότητα ανάβασης
	14°		Ισχύς κινητήρα ντίζελ και
	ταχύτητα περιστροφής (προαιρετικό)Yuchai		88kW ;2200rpm.Προσέγγιση
	γωνία13.5°Γωνία		0,6~1,2MPa
	γωνία13.5°Σύστημα νερούπίεση εργασίας		0,6~1,2MPa
Ροή εργασίας	1m³/min		Ισχύς κινητήρα
	7.5kW		Ονομαστική τάση
	380v		(
	μπορεί να προσαρμοστεί		) Υδραυλικό σύστημαΟνομαστική πίεση συστήματος21MPa
Ροή εργασίας	1m³/min		Ισχύς κινητήρα
	7.5kW		Ονομαστική τάση
	380v		(
	μπορεί να προσαρμοστεί		) Υδραυλικό σύστημαΟνομαστική πίεση συστήματος21MPa
Ισχύς	κύριου κινητήρα		45kW
	Ονομαστική τάση380v		(
	μπορεί να προσαρμοστεί		) Υδραυλικό σύστημαΟνομαστική πίεση συστήματος21MPa
Μορφή	ψύξης		Ψύξη νερού
