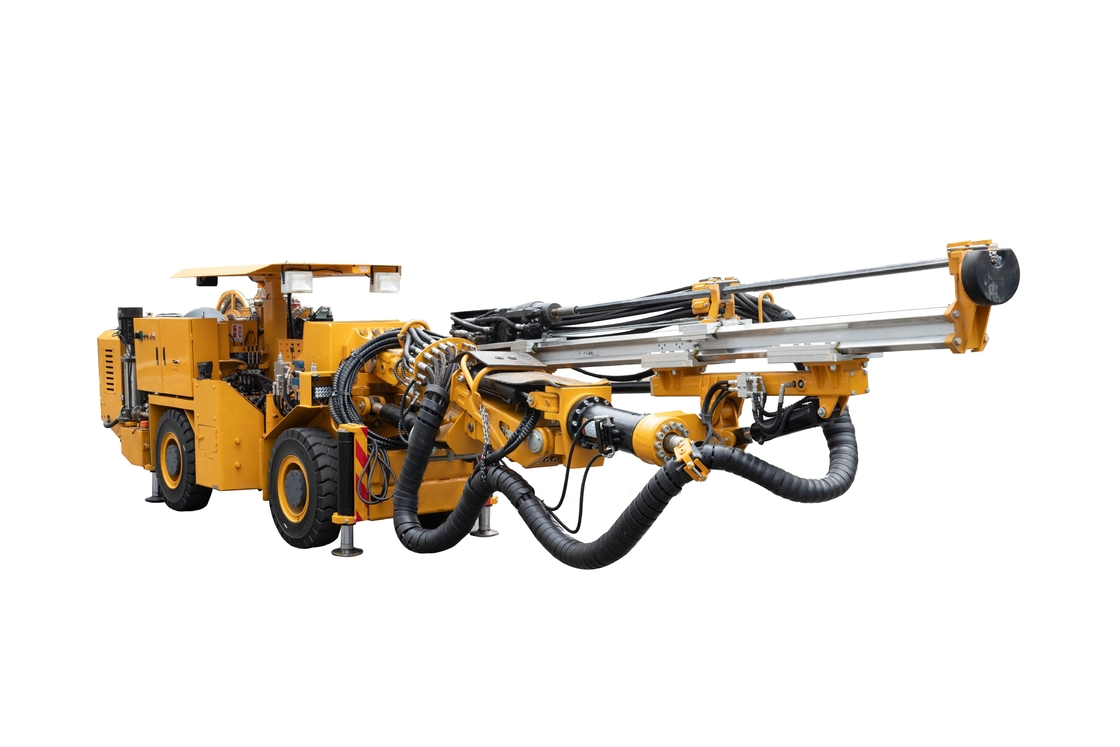

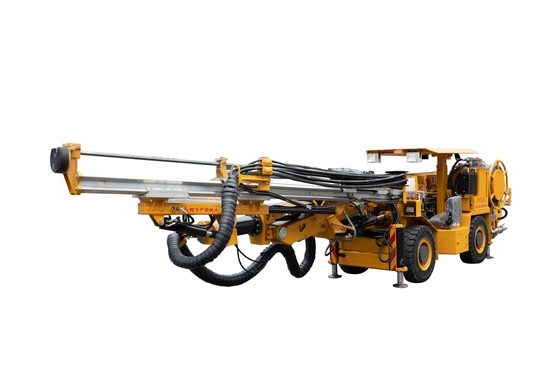

Μηχάνημα διάτρησης προσώπου με μονό βραχίονα για υπόγειες εργασίες

Ονομασία μάρκας:	Jarlo
Αριθμός μοντέλου:	CYTJ-76
MOQ:	1 σύνολο
τιμή:	150000-160000 USD
Πληροφορίες συσκευασίας:	Φορτωμένο δοχείο
Όροι πληρωμής:	Εγγύηση

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

China National Mining Safety Certificate

Σχήμα αριθ.:

CYTJ76

Υπόθεση:

Μηχανή:

κινητήρας συνεχούς ρεύματος

Διάμετρος τρύπας γεωτρικής:

>300mm

Βαθμός τρύπας:

3405-4015 χιλιοστά

Τύπος bit:

σίδηρο

Δρόμος γεώτρησης:

Ροτάριο

Πακέτο μεταφοράς:

Σε χύδην

Εμπορικό σήμα:

Τζάρλο

Καταγωγή:

Δυνατότητα προσφοράς:

1000 ΣΥΝΟΛΟ ΤΟ ΧΡΌΝΟ

Προσαρμογή:

Διαθέσιμο

Υπηρεσία μετά την πώληση:

12 μήνες

Εγγύηση:

12 μήνες

Δυνατότητα προσφοράς:

1000 σετ/έτος

Περιγραφή του προϊόντος

1.Εφαρμόσιμα σενάρια
Το όχημα υδραυλικής γεώτρησης CYTJ76 είναι κατάλληλο για γεώτρηση εκρήξεως σε υπόγεια ορυχεία, σήραγγες και υπόγεια εργαστήρια, ειδικά για εξόρυξη μικρών διατομών.

2.Τεχνικά χαρακτηριστικά

Το πλάτος του αμαξώματος του οχήματος είναι μόνο 1,45 m, με μια ανασυρόμενη οροφή ασφαλείας.και η κανονική οδήγηση και λειτουργία μπορεί να πραγματοποιείται στο χαμηλότερο ύψοςΗ μέγιστη επιφάνεια εργασίας είναι 18m2 (μέγιστο πλάτος 4,5m, μέγιστο ύψος 5,2m), η διάμετρος της τρύπωσης είναι 41-76mm, ο συνολικός δομικός σχεδιασμός είναι εύλογος, η αντοχή είναι υψηλή,η ρύθμιση και συντήρηση είναι απλή και βολική, ο εξοπλισμός έχει υψηλή λειτουργική απόδοση και καλή οικονομία.
Λόγω του μικρού μεγέθους του, μπορεί να περάσει ομαλά μέσα από τις σήραγγες μικρής διατομής.η μέση απόδοση γεώτρησης για βράχια με F=10-12 είναι 0Το CYTJ76 είναι εξοπλισμένο με υδραυλικό τρυπάνι πετρώματος. Με την ίδια σκληρότητα πετρώματος, όταν τρυπώνει 45 τρύπες, μπορεί να χειριστεί πετρώματα με F = 10-12 με μέση απόδοση 2 m / min,και η ταχύτητα γεώτρησης είναι 5.7 φορές μεγαλύτερο από ένα τρυπάνι 28 χεριών.
Όσον αφορά τη γεώτρηση, δεδομένου ότι το υδραυλικό σύστημα μπορεί να κρατήσει την δέσμη πρόωσης εντελώς παράλληλη, η απόδοση γεώτρησης μπορεί να φτάσει 5-8 φορές την απόδοση του γεώτρησης πετρώματος με αέρα.

3.Παράμετροι

Σχήμα				CYTJ76
Άρθρο			Μονάδα	Παράμετρος
Συνολική απόδοση	Βρύση τρυπών		Μονάδα	1
	Εφαρμόσιμο τμήμα σήραγγας		m2	1.8×1.8×4.5×4.5
	Μέγεθος μεταφοράς	Α	χμ	9300±200
		W	χμ	1240±50
		H(Με στέγη)	χμ	Υψηλότερη: 2450±100
		H(Με στέγη)	χμ	Το χαμηλότερο:1800±100
	Μίν. ακτίνα στροφής		χμ	Εσωτερικό:≤2390
	Μίν. ακτίνα στροφής		χμ	Εξωτερικό:≤4390
	Σταθερή κατάσταση λειτουργίας του οχήματος		Επικεφαλής	Εξαγωγέας
	Ελάχιστη καθαρή θέση εδάφους		χμ	≥ 220
	Δραστηριακό πλάτος σε σταθερή κατάσταση λειτουργίας		χμ	2150
	Βάρος της μηχανής		χιλιόγραμμο	8400
	Διάμετρος γεώτρησης		χμ	φ41-φ76
Σύστημα γεώτρησης	Τύπος		Επικεφαλής	Κρούση + περιστροφή
	Σχήμα		Επικεφαλής	HYD300
	Βάρος της μηχανής		χιλιόγραμμο	115
	Απόσταση από την άκρη		χμ	70
	Μέγεθος ((L × W × H)		χμ	784 × 140 × 252
	Συσκευή πρόσκρουσης και μηχανισμός περιστροφής	Ενέργεια πρόσκρουσης	J	250 έως 300
		Συχνότητα πρόσκρουσης	Hz	30-50
		Δύναμη πρόσκρουσης	kW	15
		Δοκιμαστική πίεση κρούσης	MPa	16-19
		ρεύμα πρόσκρουσης	Ε/min	55-65
		Δρόμος περιστροφής	Ε.μ.	100 έως 300
		Πεδίο ταχύτητας περιστροφής	r/min	220 έως 450
		Εργασιακή πίεση περιστροφής	MPa	7-15
		Η ροή εργασίας περιστροφής	Ε/min	40 έως 70
Εμπρός	Τρόπος πρόωσης		Επικεφαλής	Σχοινί για φιάλη πετρελαίου
	Βαθμό γεώτρησης		χμ	2760
	Μέγιστη δύναμη πρόωσης		kN	≥ 18
	Ταχύτητα γεωτρήσεις με προώθηση		mm/min	≥ 2150
	Ταχύτητα πρόωσης χωρίς φορτίο		mm/min	≥15000
	Εργασιακή πίεση		MPa	≤ 11
Σύστημα οδήγησης	Τρόπος ταξιδιού		Επικεφαλής	Με τροχούς (αρθρωτές)
	Ταχύτητα οδήγησης	Γρήγορη μετάδοση	χιλιόμετρα/ώρα	7±0.7
	Ταχύτητα οδήγησης	Αργή ταχύτητα	χιλιόμετρα/ώρα	3±0.3
	Γωνία κλίσης πίσω άξονα		(°)	±6~±8
	Ικανότητα αναρρίχησης		(°)	≥13(-13~+13°)
	Μηχανές ντίζελ	Κατηγορία ισχύος	kW	48
	Μηχανές ντίζελ	Κατηγορία ταχύτητας	r/min	2200
Ηλεκτρικός κινητήρας	Ηλεκτρικός κινητήρας	Κατηγορία ισχύος	kW	45
Υδραυλική αντλία πετρελαίου	Αντλία πετρελαίου (απόδοση/κατάσταση/στροφή)	Ονομαστική τάση	V	380
		Κατηγοριοποιημένο ρεύμα	Α	84.4
		ρεύμα εκκίνησης	Α	≤ 450
		Κατηγορία πίεσης	MPa	21
		Μέγιστη πίεση λειτουργίας	MPa	23
Βοηθητική συσκευή εργασίας	Συσκευή παροχής αέρα	Εργασιακή πίεση	MPa	0.3
	Συσκευή παροχής αέρα	Ονομαστική ροή	Ε/min	350
	Συσκευή παροχής νερού (εξωτερική παροχή νερού)	Εργασιακή πίεση	MPa	1.2
	Συσκευή παροχής νερού (εξωτερική παροχή νερού)	Ονομαστική ροή	Ε/min	70
